Універсальний пульт для воріт фіксованого коду

Пульт копикодер 4-х канальний фіксованого коду , на частоті 433 Мгц

Тип : копикодер ; Кількість каналів : 4 канали (управління до 4-х воріт/шлагбаумів) ; Частота : 433 Мгц

Матеріал корпусу : метал

Харчування : батарея 12V , тип 27А

Навіщо на пульті 4 кнопки ? Відповідь : Кількість кнопок на пульті = кількістю керованих пристроїв

Приклад : 2х канальний (2х кнопковий) пульт може керувати максимум 2 пристроями , 4х канальний (4х кнопковий) відповідно максимум 4-ма пристроями.

Універсальний пульт копикодер DROP може працювати в двох режимах :

• Імпульсному (потрібна обов'язкова запис пульта в блок управління приводу/приймача)
• Копикодера (для клонування з пульта на пульт) - наявність робочого пульта ОБОВ'ЯЗКОВО !

Для успішного клонування сигналу копикодером DROP - робочий пульт повинен відповідати двом умовам :

• фіксований код
• частота клонируемого пульта 433,92 мгц

ВАЖЛИВО!!!

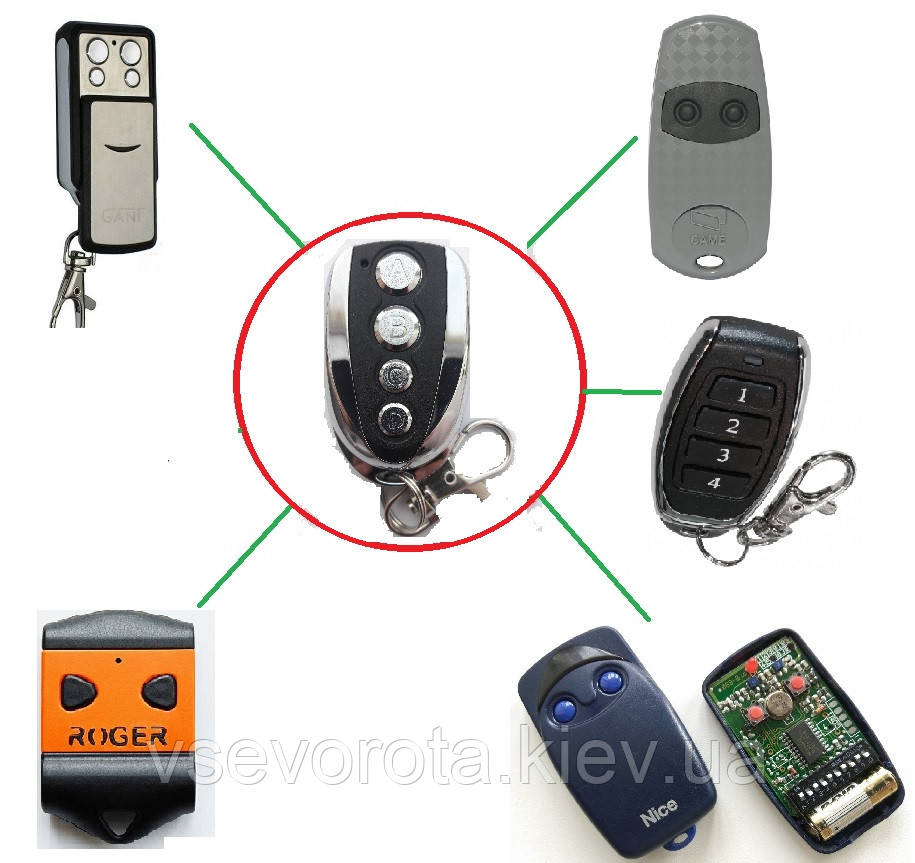

Пульт серії COPYCODE DROP  використовується для клонування сигналу від пультів з ФІКСОВАНИМ кодом і частотою 433 Мгц., наприклад :

• САМЕ фіксованного коду ТОР, ТАМ (TOP-432EE, ТАМ-432SA, ТОР-432EV, TOP-434EV, TOP-432NA, TOP-434NA тощо)
• ROGER — серія H80/TX 22, E80/TX54
• Nice — серія FLO1, FLO2, FLO4 — фіксований код (блакитного кольору, з дип-перемикачами всередині пульта)
• Marantec — серія Digital 304, Digital 384, Digital 302, Digital 382 433 Mhz
• GENIUS — серія BRAVO
• Professional, GANT — серія T-15, T-18
• Rotelli — серія GSN
• Miller Technics  (тільки відкатна автоматика)
• Edinger — фіксований код
• SEA
• AN Motors — серія AT-4 (клонування 1 каналу робочого пульта на 2 кнопки полікопикодера)
• DOORHAN — серія Transmitter 4 (клонування 1 каналу робочого пульта на 2 кнопки полікопикодера)
• з іншими виробниками автоматики необхідно експериментувати (за умови фіксованого коду та використовуваної частоти 433,92 Мгц)

 Однозначно НЕ клонуються  пульти таких виробників:

• HORMANN , FAAC — частота 868 Мгц
• Nice — серія Flor-s, Flo 1 RE, Flo 2 RE, Flo 4 RE — динамічний код
• NERO  — серія RADIO 8101-2, RADIO 8101-4 — частота 434 Мгц
• Lift Master 94335E Rolling Code — динамічний код
• BFT — серія MITTO 2, MITTO 4 — динамічний код
• KRUZIC — динамічний код
• KEY - динамический код

1. Процедура переведення пульта в імпульсний режим (потрібна обов'язкова запис пульта в блок управління автоматики)

Інструкція 1 : Одночасно натиснути та утримувати кнопки З і D на 3-4 сек , світлодіод пульта швидко почне мигати . Для перевірки успішного переведення пульта в імпульсний режим при натисканні на одну з кнопок пульта світлодіод буде світиться. Тепер потрібно процедура запису пульта в блок управління, як правило через кнопку "LEARN" або "CODE" на автоматиці або приймачі.

2. Процедура переводу пульта в режим копікодера або "очистка" пульта

Інструкція 2 : Одночасно затиснути і тримати кнопки А та В на 2-3 сек - світлодіод на пульті засвітиться 3 рази , після цього відпускаємо ТІЛЬКИ кнопку А продовжуючи утримувати кнопку В і 3 рази з інтервалом 0,3 сек. натискаємо на кнопку А - світлодіод на пульті заблимає постійним світлом в підтвердження переведення пульта в режим копікоду - тепер відпускаємо кнопку В. Якщо процедура виконана вірно , при натисканні на будь-яку кнопку на копікоді DROP світлодіод не повинен світитись, отже процедура пройшла успішно.

Інструкція 2.1. Далі процедура копіювання сигналу від РОБОЧОГО пульта на НОВИЙ копікод .

Беремо в ліву руку РОБОЧИЙ пульт , в праву руку НОВИЙ копікод. Пульти повинні знаходиться максимально близько корпус до корпусу, метал до металу.

Затискаємо і утримуємо робочу кнопку на ГОЛОВНОМУ пульті - одночасно натискаємо і утримуємо кнопку на НОВОМУ копікоді (ту що плануємо зробити робочою , наприклад А) зчитуючи сигнал від робочого пульта . Світлодіод на НОВОМУ копікодері засвітиться 1 раз , 2 рази і засвітиться постійним світлом в підтвердження успішного клонування сигналу від робочого пульта , тримаємо ще 2 сек кнопки натиснутими на обох пультах і відпускаємо. Якщо процедура проведена правильно , при натисканні на кнопку (яку щойно клонували) на новому пульті копікодера - світлодіод буде світиться і подавати робочий сигнал . Перевіряємо пульт на предмет спрацьовування на обладнанні (автоматика для воріт, шлагбаум) .

Якщо потрібно записати/продублювати робочий сигнал від робочого пульта на кнопки В або С або D проводимо точно таку ж процедуру клонування сигналу (інструкція 2.1) , але вже використовуючи кнопки В , С або D по черзі.
