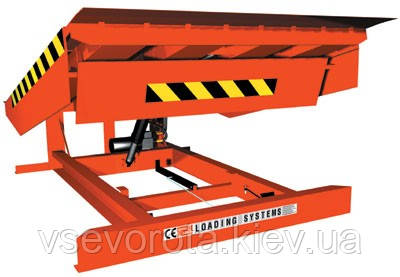

Переважний міст Poweramp 232 з висувним перехідним містком. Платформа та перехідний місток керуються за допомогою гідравліки. Розмір: 2500х2000 мм.

Матеріали

Платформа та стулка виготовлені з високоякісного дюрбарового листа (Fe510 Сталь 52). Залежно від ширини, перевантажувальний міст Poweramp 232 має поздовжнє посилення, яке забезпечує профілі 10-12 Delta і C. Завдяки цьому верхня частина перевантажувального моста може «скручуватися» й компенсувати «нахил», який виникає принт переміщенні вантажу в транспортному засобі. Створення залишається на дні транспортного засобу за максимального відхилення від горизонтального рівня на 100 мм.

Задня частина верхньої платформи з'єднана з нижньою рамою за допомогою трьох шарнірів (кожен завдовжки 300 мм). Осі шарнірів (діаметром 30 мм) виготовлені з тягнутих сталевих стрижнів, які з легкістю протистоять застосовуваним до них зусиллям. Такі осі використовуються в шарнірі стулки спереду верхньої частини платформи. Вони є провідним елементом конструкції самоочищуваного закритого шарніра стулки.

Масивна нижня рама та передній швелер поглинають зусилля, що виникає в разі аварійної зупинки, двостороннього навантаження-вивантаження та навантаження товару нижче рівня рампи. З огляду на несні характеристики, можна вибрати настил для відкритого або закритого приймання або використовувати так званий хвостовик. Крім того, передній швелер, встановлений на нижній рамі, забезпечує захист гідравлічних і механічних деталей, що розміщуються під перевантажувальним мостом Poweramp.

Привод

Гідравлічні функції виконуються згідно з логічною послідовності за допомогою Системи логічних модулів ("Logic Block System"), яка працює завдяки мінливій різності тиску.

Платформа приводиться в дію гідравлічним циліндром (O 90 мм), а самогасний циліндр (O 55 мм) керує стулкою.

Гідравлічна система повністю закрита, і навіть у найскладніших умовах ні бруд, ні пісок, або пил не можуть вплинути на її роботу. З огляду на використання занадто великих циліндрів, створюється низький робочий тиск приблизно у 50 барів.

Циліндри з хромованими загартованими поршнями та подвійним ущільненням, а також гідравлічні шланги можуть витримувати тиск до 600 барів. Як захід безпеки на основному циліндрі встановлений протизривний клапан.

Компактний вузол керування гідравликою встановлений на нижній рамі перевантажувального моста, щоб уникнути вібрації, що виникають на верхній частині платформи, і захистити його від пошкоджень.

Всі ці характеристики забезпечують безпечну роботу гідравлічної системи, яка має тривалий термін експлуатації, і вимагають мінімального обслуговування.

Експлуатація

Переважним мостом Poweramp 232 керують за допомогою лише однієї кнопки. Під час натискання кнопки платформа підіймається з початкового положення, досягає максимальної точки, а потім відкривається стулка. Щойно кнопка буде відпущена, платформа та стулка автоматично опустяться на рівень дна транспортного засобу.

Під час вантажно-розвантажувальних робіт перевантажувальний міст автоматично повторює переміщення транспортного засобу (підвіски) вгору та вниз. Після навантаження розвантажувальних робіт, треба натиснути на кнопку та не відпускати її доти, поки система не повернеться у вихідне положення.

Переважний міст Poweramp 232 також підходить для навантаження і вивантаження нижче рівня рампи так званого «післянього ящика».

Стандартні заходи безпеки

• Безпечна зупинка гідравліки.
• Вимикач аварійної зупинки з повторним запуском.
• Незнімні захисні упори.
• Потужні тримачі стулки для поперечного переміщення (подвійного навантаження-вивантаження).
• Захист від крадіжки зі зломом.
• Чорні/жовтогарячі розміткові смуги.
• Захист мотора за допомогою термореле.
• Вбудований у циліндр аварійний клапан проти розриву шлангів.
• Вказівники на панелі керування.

Стандарти

Переважний міст Poweramp 232 має сертифікати CE і TUV/GS. Технологія виробництва й експлуатації відповідає нормам EN 1398. Якість і ступінь безпеки відповідають наявним стандартам. Стандартна несна здатність, що становить 40 кН (навантаження на вісь), розрахована, з огляду на мінімальну контактну поверхню одного колеса розмірами 150 х 150 мм, і за максимального ухилу платформи на 12,5 градусів, відповідно до Європейського стандарту EN 1398. Як варіант під замовлення забезпечується будь-яка необхідна несна здатність.

Технічні специфікації

• Стандарты................................... CE / TUV(GS) / EN 1398
• Несна здатність (EN 1398).......................................... 40 кН
• Висота конструкції....................................................... 600, 900 мм
• Длина створки.......................................................... 400 мм
• Угол створки...................................... (розрахунковий. 4°)  45 мм
• Мотор........................................................................ 0,75 кВт
• Ел. живлення... 3 фази, нейтральний і земля/400 В
• Живлення пульта............................................................ 24 В пост.
• Клас захисту......................................................................... IP 65
• Робочий тиск....................................... розрахований. 50 бар
• Діаметр основного циліндра.................................. 90 мм
• Діаметр циліндра стулки.......................................... 55 мм
• Робоча температура........................... від -30° до +50 °C
• Стандартний колір. (червоно-карміновий) RAL 3002

Варіанти під замовлення

• Різні типи конструкції для приймання.
• Висока несна здатність.
• Спеціальні розміри та/або робоча відстань.
• Довша стулка.
• Створка, що спускається на конус із двох боків.
• Бічні елементи стулки для припасування за шириною до різних транспортних засобів.
• Верхня пластина платформи з нековзним покриттям.
• Подвійний основний циліндр.
• Оцинкований гарячим способом із ручками з неіржавкої сталі.
• Ізоляція платформи.
• Повітронепроникне ущільнення з трьох сторін платформи.
• Колір RAL на вибір.
• Повернення у вихідне положення одним натисканням кнопки.
• Перемикач повернення у вихідне положення для перевірки габаритних вогнів, дверей тощо.
• Повністю автоматичний, без подавання команд, повернення у вихідне або робоче положення.
• Блокування перевантажувального моста/дверцят.
• Вбудована панель керування з можливим контролем дверей, габаритних вогнів тощо.
• Підвищений клас IP-захисту.
• Різальна напруга живлення.

Можливості встановлення

У зв'язку з змінами вимог клієнтів і деталей конструкції, можуть пропонуватися різноманітні можливості щодо встановлення:  підвішена (висаюча) рама, постійний сталевий каркас, (короба приямків) стандартні бетонні деталі, сталева підставка, перехідні елементи рампи, включно з термічні варіанти Iso. У разі правильного вибору можна досягти чималої економії. Детальні креслення щодо встановлення надаються за запитом.
